工业规格驱动板ZX-V59 V2.0
工业规格驱动板 型号: ZX _V59 V2.0 2产品概述 本驱动板主要用于支持TFT LCD液晶屏,驱动板带1路VGA,2路CVBS输入,1路CVBS输出,1路USB,1路YpBpR和1路HDMI/DVI接口,支持LVDS(6位,8位)输出。主
为保护核心资料,以下资料为精简版;如需要详细版请点击右方浮动咨询或加QQ1049642430索取
详细介绍
工业规格驱动板
型号: ZX_V59 V2.0
2产品概述
本驱动板主要用于支持TFT LCD液晶屏,驱动板带1路VGA,2路CVBS输入,1路CVBS输出,1路USB,1路YpBpR和1路HDMI/DVI接口,支持LVDS(6位,8位)输出。主板采用Mstar 信号处理芯片,处理功能强大,能支持各种规格的标准和非标准信号。使用高规格的器件,具有良好的工作性能。* 工作温度范围 -30到 70℃
* 支持最大分辨率到1920x1200
* 可接收遥控功能
* 高等级防静电处理保证图像在恶劣情况下正常显示
3产品特性
l 2路CVBS信号输入,1路CVBS输出,1路VGA,1路HDMI/DVI,1路YPBPR,1路USB,1路功放前级音频输出l 制式支持:NTSC M, NTSC-J,NTSC 4.43, PAL(B,D,G,H,M,N,I,Nc),3D图像滤波
l +12V单电源供电,建意使用48W以上的电源适配器
l OSD显示及控制
l 支持开机画面
l 支持红外遥控信号控制
l 支持翻转功能
l 支持防电源反插功能
特殊功能:
1) 高清多媒体解码,全高清1080P支持,板卡可选配 2x4W 功放支持。
2) 全真彩开机画面。
3) 视频、图片、声音播放时可任意插播。
4性能参数
项目 | 描述 | 最小 | 额定 | 最大 | Unit | 注释 |
Vin | 输入电压 | 10 | 12 | 16 | V(dc) | Note1) |
Iin | 输入电流 | 0.6 | A | 12V input (Board only) | ||
Ir | 冲击电流 | 1.5 | A | |||
Vadj | 背光板调整电压 | 0 | T | 5V | V(dc) | |
Hst | 存储湿度 | 5 | 85 | %RH | ||
Hop | 操作湿度 | 20 | 80 | %RH | ||
Tst | 存储温度 | -40 | 150 | ℃ | ||
Top | 操作温度 | -30 | 70 | ℃ |

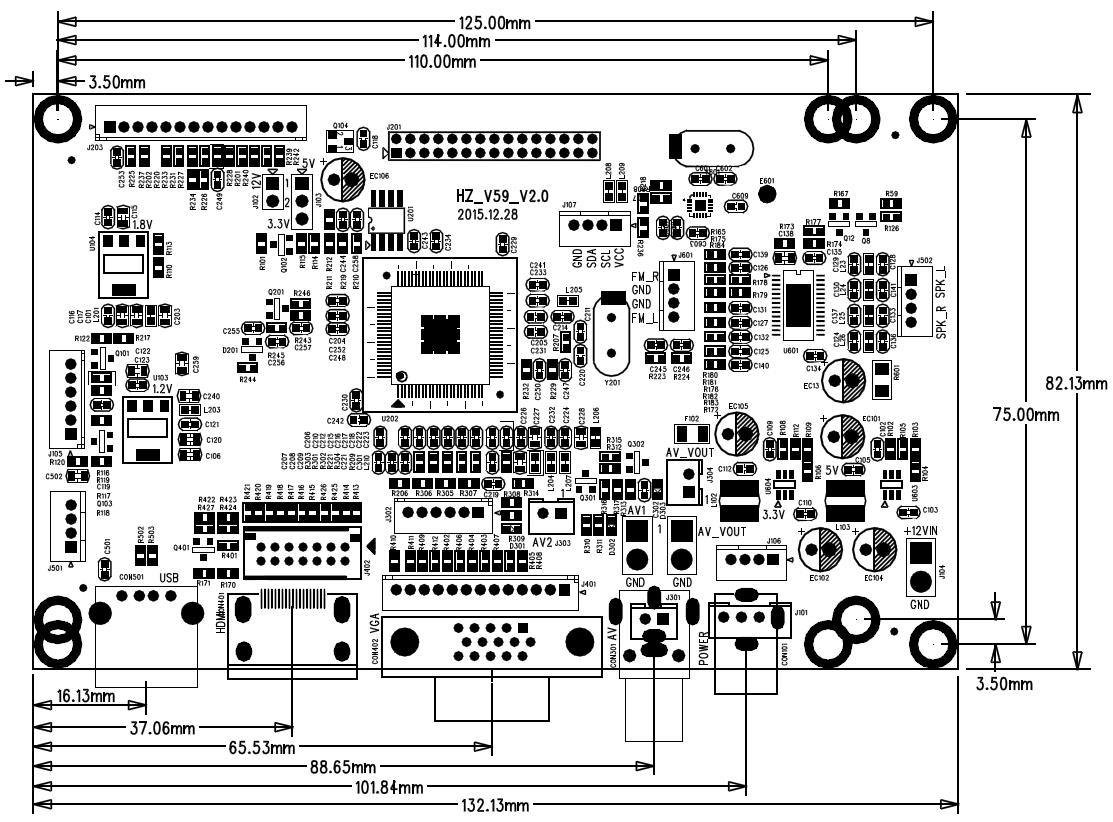

9尺寸说明
PCB板厚度: 1.60 mm尺寸大小: 132.13 x 82.13 mm
总高度: 14.5 mm

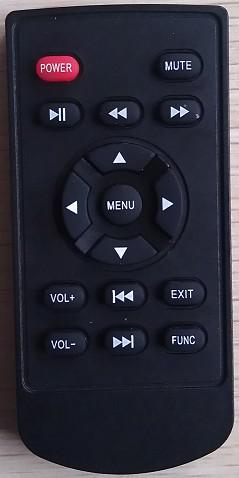

10本公司遥控器样式
如需配接客户遥控器,请联系我们。
11工厂菜单设置
1)入工厂菜单的方法遥控器按“LEFT”+“LEFT”+“RIGHT”+“RIGHT”+“MENU”,即可进入工厂菜单。
2)部分工厂菜单设置
可通过工厂菜单设置翻转模式,信号通道的开关和FM发射频率。
1)翻转模式:进入工厂菜单--->SPECIAL SET--->MIRROR MODE--->ON/OFF,重新上电后生效。
2)信号通道开关:可设置RGB,YPbPr,HDMI,USB通道的开关。进入工厂菜单--->INPUTSOURCE SET--->分别设置个通道的开关。
